主要功能
GT(C)系列(龙门式)数控立车可完成端面、内外圆柱面、内外圆锥面、内外回转曲面的车削。
主要特点

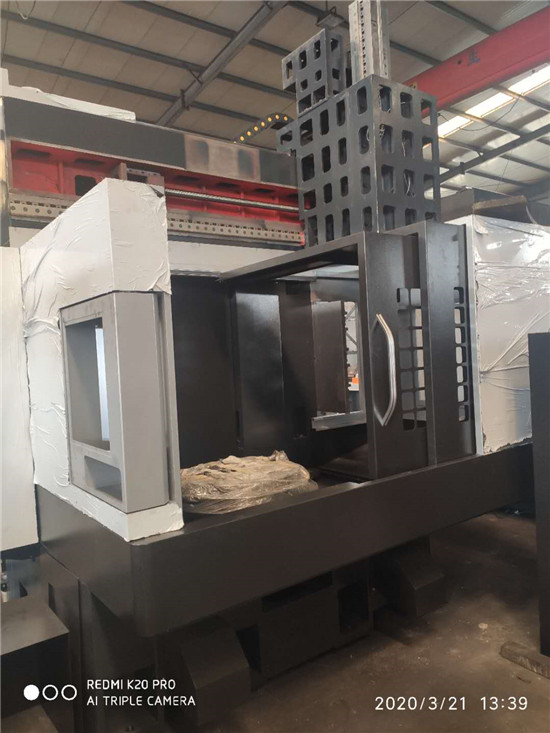

机床为整体式立柱定梁结构,主要由工作台、立柱、垂直刀架等几大部分组成,工作台底座把合在立柱下部,横梁为固定式,横梁上装有滑座,滑座可以在横梁上水平移动,滑枕可以在滑座上垂直移动。主要铸件均采用高强度优质铸铁,树脂砂制造。
工作台
工作台主轴上装有XR系列精密交叉圆锥滚子轴承,具有高境地、高刚性、高承载、高转速、低摩擦、易维护保养等特性。
横梁
横梁固定安装在立柱顶部,为不可移动式。
滑枕
滑枕为方形滑枕,刚性好。由交流伺服电机驱动滚珠丝杠,实现滑枕的垂直进给。
润滑系统
机床配置定量自动润滑系统,对导轨及滚珠丝杠副进行集中间歇润滑,润滑量适当、充分,既节约润滑油,又保证传动系统的动静响应特性。
冷却装置
机床配置切削冷却装置,能有效冷却道具,改善切削条件,提高效率,具有切削液回收过滤循环使用功能。
排屑装置(选配)
机床配置链板式排屑机,将铁屑传输至排屑车内,可减轻劳动强度,改善工作环境。
机床防护
机床配置半防护。
|
|
|
|
技术参数 |
单位 |
GT(C)龙门式 |
其他 |
最大回转直径 |
mm |
1600 |
|
最大切削直径 |
mm |
1400 |
|
最大承载重量 |
kg |
5000 |
|
花盘/卡盘直径 |
mm |
1250 |
|
主轴转速 |
rpm |
3-240 |
|
变速箱党委 |
|
2档 |
|
主轴直径 |
mm |
457.2 |
|
主轴最大扭矩 |
Nm |
≧10000 |
|
X轴行程 |
mm |
-200,+700 |
|
Z轴行程 |
mm |
800 |
|
快移速度 |
m/min |
10 |
|
定位精度 |
|
±0.02 |
|
重复定位精度 |
|
±0.01 |
|
主电机功率 |
KW |
30 |
|
