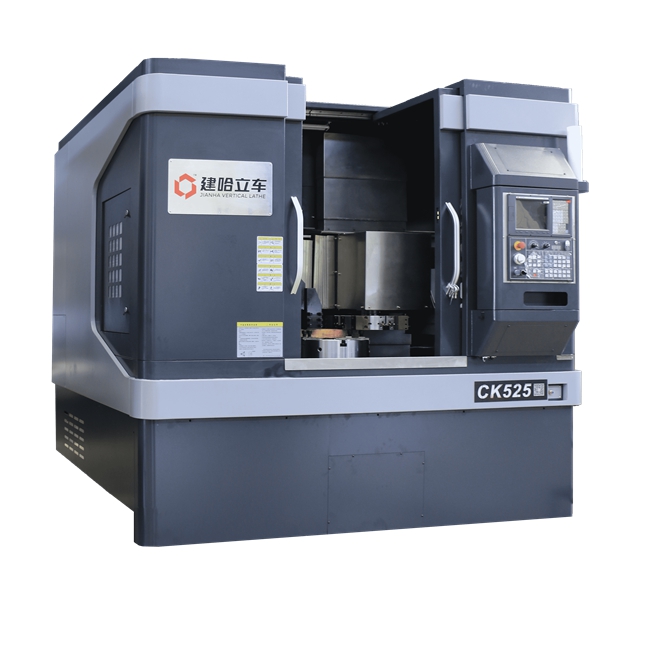

CK527双立柱数控立式车床主要功能：
CK525/527车床是一种自动化数控加工机床，机床采用双立柱结构形式，用来加工零件的内外圆柱面、锥面、端面、切槽及倒角，该机床特别适用于加工离合器的压盖、制动蹄铁、盘类等零部件的粗、精加工。
双立柱数控立式车床是一种高精度、高效率的自动化机床。配备多工位刀塔或动力刀塔，机床就具有广泛的加工工艺性能，可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件，具有直线插补、圆弧插补各种补偿功能，并在复杂零件的批量生产中发挥了良好的经济效果。
主要特点：
机床采用滚柱型线性滑轨。具有超高刚性和超重负载能力。大幅度提升了机床纵横进给运动的定位精度和承载能力。
机床主轴带轮和主轴数控伺服电机带轮通过皮带链接，配置18.5KW电机，无级变速，且变速范围广。满足零件的粗加工和精加工对主轴转速的不同要求。
垂直以及水平方向进给均由伺服电机控制自动进给。垂直方向安装负载平衡机构，大大延长了四缸的使用周期。
机床刀架可以采用卧式多工位数控刀架或排刀。两面刀架可同时加工零件，大大提高工作效率。
主轴上端可根据客户要求配置圆盘式工作台或者液压卡盘。主轴下端配置回转油缸，用于压紧加工工件，或用于控制液压卡盘。
技术参数
单位
CK527
备注
最大回转直径
mm
700
最大加工直径
mm
700
主轴转速级数
级
无级
主轴转速范围
rpm
50～1500
切削进给速度
mm/min
0.1～1000
刀架垂直移动距离
mm
600
刀架水平移动距离
mm
450
纵向快移速度
mm/min
15
横向快移速度
mm/min
15
刀架形式
排刀、八工位
主电机功率
KW
18.5
伺服驱动
定位精度
mm
0.008/0.012
重复定位精度
mm
0.008
液压卡盘
mm
630
机床外形尺寸
mm×mm×mm
3400×2400×3000
长×宽×高
