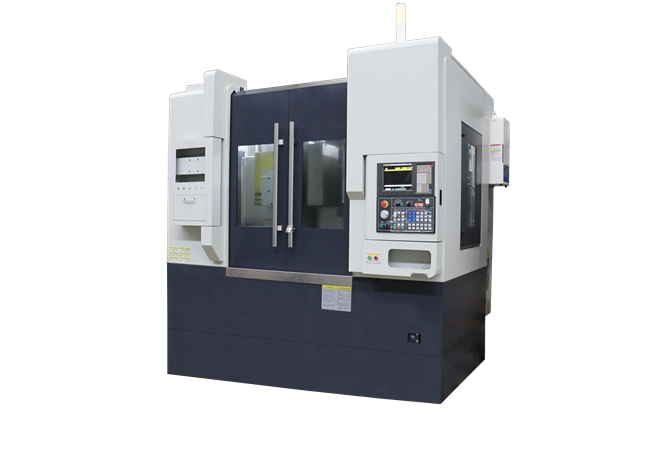

CK双立柱数控立式车床由底座、工作台、立柱、横梁和刀架五大部分组成。其中,横梁部分采用定梁设计,使整个机床刚性和稳定性较一般动梁的车床要好的多。变速箱采用优化设计,采用5级变速,能很好的配合各种内、外圆,平面和滚道的车削及硬齿面车磨加工。
数控车床的研发提高传统加工的工作效率,并且通过在横梁部件上增加设立双柱双通道数控车床更进一步缩短了数控加工的时间。
技术参数
单位
CK525
CK527
备注
最大回转直径
mm
650
700
最大加工直径
mm
500
700
主轴转速级数
级
无级
无级
主轴转速范围
rpm
100-1000
50~1500
切削进给速度
mm/min
0.1~1000
0.1~1000
刀架垂直移动距离
mm
500
600
刀架水平移动距离
mm
280
450
纵向快移速度
mm/min
12
15
横向快移速度
mm/min
12
15
刀架形式
排刀、八工位
排刀、八工位
主电机功率
KW
18.5
18.5
伺服驱动
定位精度
mm
0.008/0.012
0.008/0.012
重复定位精度
mm
0.008
0.008
液压卡盘
mm
400或500
630
机床外形尺寸
mm×mm×mm
3000×2400×2700
3400×2400×3000
长×宽×高
