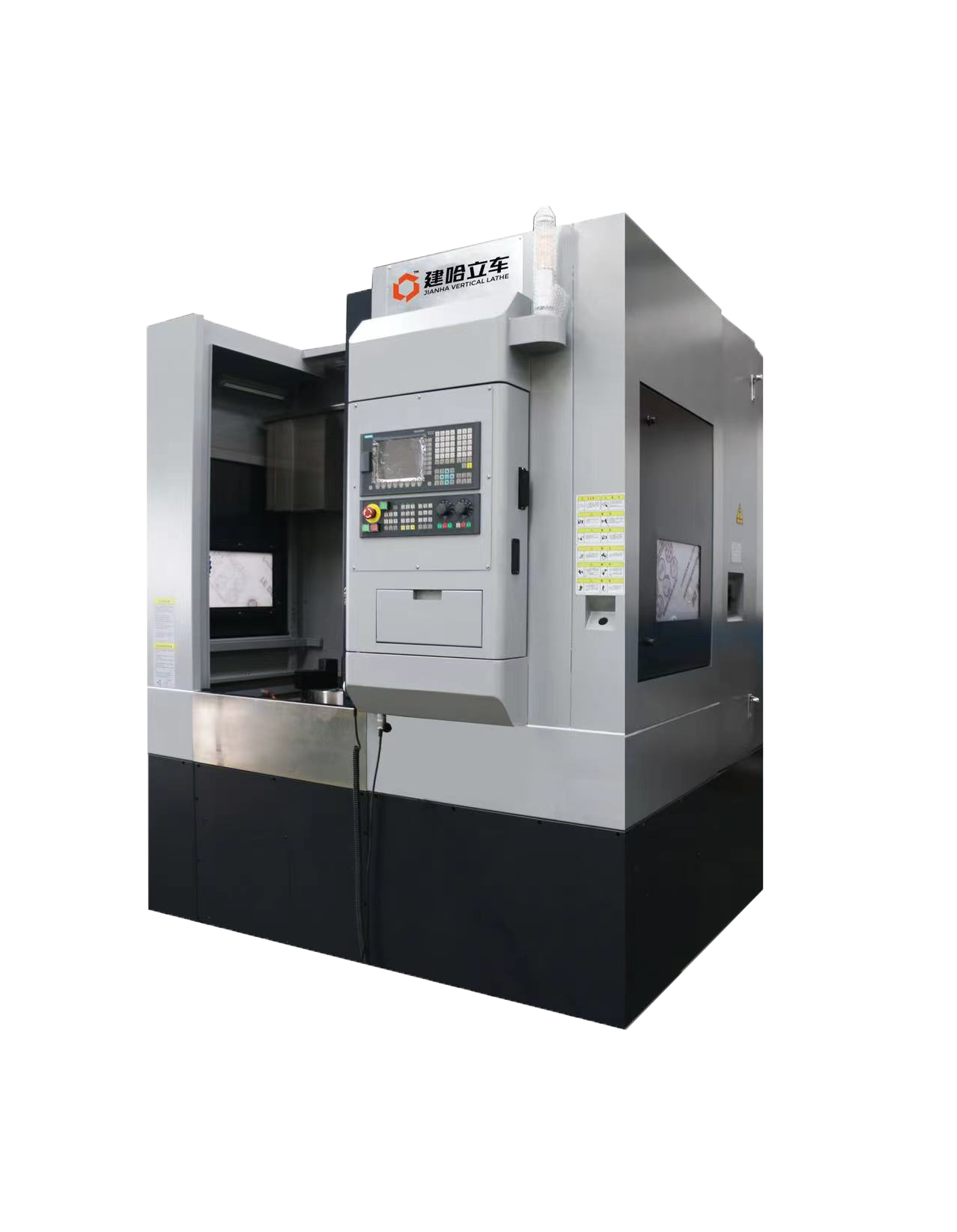

VTC系列机床是一种自动化数控加工机床,用来加工零件的内外圆柱面、锥面、端面、切槽及倒角,VTC60数控单柱立式车床适用于多种中小型环形件、壳体及法兰等零件的外圆、外锥面、内孔、内锥面车削及钻孔、扩孔、镗孔等加工。
单柱数控立车的主传动主要是由矢量变频系统驱动的,通过两档变速机构,可以随工作转速进行无级可调。而且其工作台采矿业轴一般都是采用高精度可调径向间隙双列短圆柱滚子轴承定心,工作台导轨采卸荷静压导轨,这样产生的回转精度就比较高,可以承载的能力也比较大,同时不会出现比较大的热变型。
技术参数 | 单位 | VTC60 |
最大回转直径 | mm | 650 |
主轴转速级数 | 级 | 无级 |
主轴转速范围 | rpm | 100~1000 |
切削进给速度 | mm/min | 1.0~1000 |
刀架垂直移动距离 | mm | 600 |
刀架水平移动距离 | mm | 450 |
纵向快移速度 | mm/min | 16000 |
横向快移速度 | mm/min | 16000 |
刀架形式 | 数控刀架(卧式八工位) | |
液压卡盘直径 | mm | 400/500 |
主电机功率 | kw | 18.5 |
定位精度 | mm | ±0.008 |
重复定位精度 | mm | ±0.004 |
机床外形尺寸 | mm | 2000×1900×3030 |
